Usinage CNC : tournage, fraisage ou centre multiaxe, quel atelier confier à votre pièce ?

Le plan avant le catalogue machine

Il y a une phrase qui revient à peu près à chaque consultation : « on cherche un atelier de fraisage ». Ou de tournage. Ou de 5 axes, selon la mode du moment. Et dans neuf cas sur dix, cette phrase est posée avant même que le plan ait été relu sérieusement.

C'est l'inverse qu'il faudrait faire. La pièce dicte le moyen. Le moyen dicte l'atelier. Pas l'inverse.

Une géométrie, une matière, une tolérance, une quantité : ces quatre données suffisent, la plupart du temps, à trancher entre un tour, un centre d'usinage et un multiaxe. Le reste relève du commercial ou de l'habitude, rarement de la technique.

Et quand l'orientation est fausse ? Le coût ne se voit pas tout de suite. Il apparaît en reprises successives, en cotes qui dérivent d'un poste à l'autre, en délais qui s'allongent parce qu'il faut remonter la pièce trois fois, en rapports de contrôle qu'il faut refaire. Une pièce mal orientée coûte rarement 10 % de plus. Elle coûte 40 %, parfois le double, et personne n'arrive à dire exactement où l'argent est parti.

Cet article propose une grille de décision. Pas un panorama de machines.

Les trois familles de moyens, en une lecture

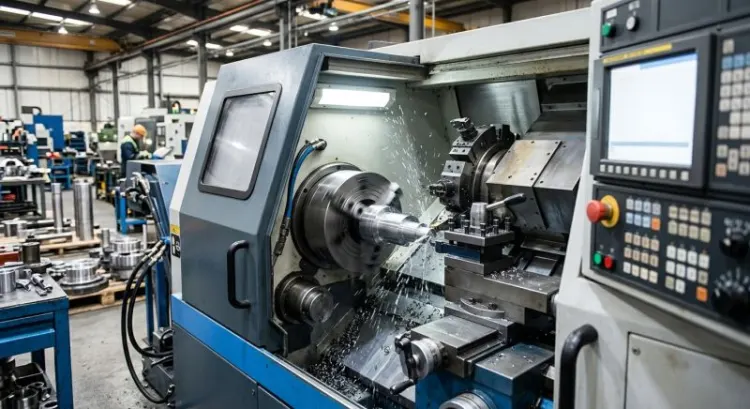

Le tournage CNC

Le principe tient en une ligne : la pièce tourne, l'outil se déplace. C'est le domaine naturel de tout ce qui est de révolution. Arbres, bagues, axes, embouts, raccords.

Sous cette famille, plusieurs réalités très différentes. Le tour 2 axes, simple et redoutablement efficace. Le tour à axe C, qui ajoute une position angulaire pilotée et des outils tournants. Le tour à poupée mobile, cœur du décolletage. Le tour bibroche, avec sa contre-broche qui reprend la pièce en vol.

Ce qui se joue vraiment sur un tour, ce n'est pas la vitesse. C'est la coaxialité obtenue en une seule prise. Quand un arbre sort de la machine avec tous ses diamètres usinés dans le même serrage, le battement est un non-sujet. Dès qu'il faut le retourner, il redevient un sujet.

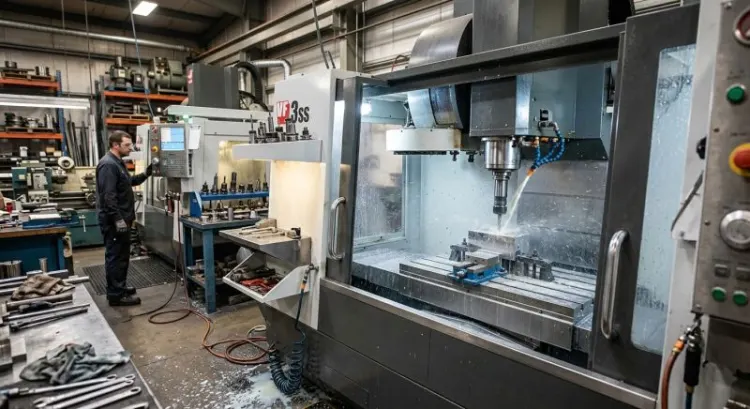

Le fraisage CNC

Inversion complète : l'outil tourne, la pièce est bridée. Centres verticaux, centres horizontaux, 3 axes, 3+2 axes indexés.

Là, le nerf de la guerre est ailleurs. Combien de bridages faut-il pour atteindre toutes les faces ? Quelles surfaces restent inaccessibles ? Comment sont positionnés les alésages les uns par rapport aux autres, et pas seulement par rapport au bord de la pièce ?

Un centre d'usinage produit d'excellentes pièces prismatiques. Il produit aussi, si le montage est mal pensé, une belle dispersion.

Le centre multiaxe

Attention, deux choses très différentes se cachent sous ce mot.

D'un côté le 5 axes continu, où les cinq axes interpolent en même temps. C'est ce qu'il faut pour les surfaces gauches, les formes qui n'ont pas de plan de référence évident.

De l'autre le tour-fraiseur, ou centre de tournage-fraisage. La logique n'est pas la même : on ne cherche pas à suivre une forme complexe, on cherche à sortir la pièce finie en une seule prise. Broche principale, contre-broche, outils tournants, parfois deux tourelles.

Confondre les deux mène à des consultations bancales. On demande du 5 axes pour une pièce qui réclamait en réalité de l'usinage complet, ou l'inverse.

Le vrai critère de départ : lire son plan avant de choisir un atelier

La géométrie dominante

Première question, la plus simple. La pièce est-elle de révolution, prismatique, hybride, ou porteuse de surfaces gauches ?

Le cas piégeux, c'est l'hybride. Une pièce essentiellement tournée, avec « juste deux ou trois usinages ». Un perçage radial, un méplat, une rainure. Ces deux ou trois usinages font basculer tout le raisonnement : soit le tour sait les faire en une prise, soit la pièce part sur un second moyen et la chaîne de cotes s'allonge.

Beaucoup de mauvaises orientations naissent exactement là. Sur une pièce que tout le monde qualifie spontanément de « pièce de tournage ».

Le nombre de faces à usiner

Une méthode simple, et qui marche : compter les orientations d'outil nécessaires.

Une seule orientation ? Un 3 axes classique fait l'affaire. Deux ? Un retournement, un montage bien conçu, ça reste raisonnable. Trois ou quatre ? Le 3+2 axes devient sérieusement intéressant. Au-delà, la question du multiaxe se pose franchement.

Chaque palier déplace le curseur. Ce n'est pas une question de prestige machine, c'est de l'arithmétique de bridage.

Les tolérances et leur nature

Voilà le point que les donneurs d'ordre sous-estiment le plus.

Une tolérance dimensionnelle, un diamètre en h7 par exemple, ne pose généralement pas de problème d'orientation. N'importe quel moyen correct la tient.

Une tolérance géométrique, c'est autre chose. Coaxialité, perpendicularité, localisation, battement. Ces tolérances-là lient deux entités entre elles. Et si ces deux entités sont usinées dans deux prises différentes, l'incertitude de mise en position vient s'ajouter à l'incertitude d'usinage.

Un exemple qui parle. Une pièce avec un alésage en face avant et un alésage en face arrière, coaxialité demandée à 0,02 mm. En une prise sur un tour bibroche avec transfert en contre-broche, c'est tenable. En deux prises sur un tour classique, avec une reprise sur mors doux, il faut être très bon et très constant. La reprise seule consomme facilement 0,01 à 0,03 mm de dispersion selon le montage. On est déjà hors tolérance avant d'avoir usiné.

C'est souvent une seule ligne du cadre de tolérancement qui condamne la reprise et impose l'usinage complet. Une ligne.

L'état de surface exigé

Un Ra 0,8 sur une portée de roulement, c'est légitime. Un Ra 0,8 sur toute la pièce parce que le bureau d'études a coché la case globale, c'est de l'argent jeté.

Distinguer les zones fonctionnelles des zones libres change la stratégie : passes de finition dédiées, outils spécifiques, parfois une opération complémentaire de rectification ou de galetage. Et donc un atelier différent, ou un sous-traitant de plus dans la boucle.

La matière

L'aluminium pardonne beaucoup. Vitesses élevées, copeau facile, peu de puissance broche exigée. Les aciers de décolletage aussi, c'est leur raison d'être.

L'inox commence à demander de la rigidité et un arrosage sérieux. Le titane exige de la puissance à bas régime, un arrosage haute pression et des outils qu'on renouvelle. Les superalliages, Inconel et cousins, réclament une vraie expérience : mauvaise stratégie, et l'outil part en morceaux en trois passes.

Les plastiques techniques ont leur propre logique, avec la déformation thermique et le relâchement de contraintes comme ennemis principaux.

Un atelier peut être excellent en aluminium et médiocre en titane. Ce n'est pas un défaut, c'est une spécialisation. Encore faut-il la connaître avant de consulter.

Le volume et la récurrence

Le point de bascule est toujours le même : le rapport entre temps de réglage et temps d'usinage.

Sur un prototype unitaire, un réglage de quatre heures pour vingt minutes d'usinage est absurde. Sur dix mille pièces, il ne pèse rien. Entre les deux se trouve toute la difficulté du chiffrage.

Et la récurrence compte autant que le volume. Cinq cents pièces une fois, ce n'est pas cinq cents pièces quatre fois par an. Dans le second cas, l'atelier peut amortir un montage, conserver des mors doux, garder un programme validé. Le prix unitaire n'a rien à voir. Dites-le en consultation, ça se traduit directement en euros.

Les contraintes de dimension et de masse

Banal, mais éliminatoire. Courses des axes, passage de barre, diamètre maximal admissible au-dessus du banc, capacité de la table, poids du brut.

Un passage de barre de 65 mm, ce n'est pas un détail commercial : c'est une frontière. Vérifiez-le avant d'envoyer un plan.

Tournage : quand c'est le bon choix

Les signatures qui pointent vers un tour

Elles se repèrent d'un coup d'œil sur le plan. Une succession de diamètres, des épaulements, des gorges de circlips, des filetages, des alésages coaxiaux. Une pièce qui peut sortir directement d'une barre.

Si le plan ressemble à un profil qu'on pourrait dessiner en coupe et faire tourner autour d'un axe, la réponse est là.

Ce que l'axe C et les outils tournants changent

Un tour équipé d'un axe C et d'outils motorisés fait bien plus que tourner. Perçages radiaux, méplats, rainures de clavette, taraudages hors axe : tout ça sans démonter la pièce.

Attention toutefois à ne pas confondre un tour « équipé » et un vrai tour-fraiseur. Le premier ajoute quelques opérations secondaires, avec une puissance et une rigidité limitées sur les outils tournants. Le second est conçu pour fraiser sérieusement. La différence se voit sur le temps de cycle et sur l'état de surface des zones fraisées.

Le décolletage à poupée mobile

Cas particulier, mais fréquent : les pièces longues, fines, de petit diamètre, en quantité.

L'appui du canon change tout. La pièce est soutenue à quelques millimètres de la zone de coupe, donc elle ne fléchit pas. Un rapport longueur sur diamètre de 10, 15, voire davantage devient réalisable là où un tour classique ferait vibrer la pièce comme une corde de guitare.

La contrepartie ? Il faut du volume. Le réglage d'une poupée mobile n'est pas anodin, et l'économie ne se matérialise qu'à partir de quelques milliers de pièces. En dessous, on paie un réglage pour rien.

Les limites

Le tour décroche dès que la symétrie disparaît. Poches profondes, formes asymétriques, surfaces gauches, pièces globalement plates : insister devient contre-productif.

Le signal le plus fiable : quand le devis de l'atelier mentionne trois reprises sur centre d'usinage après le tournage, ce n'était probablement pas une pièce de tournage.

Fraisage : quand c'est le bon choix

Les signatures qui pointent vers un centre d'usinage

Corps prismatiques, plateaux, brides, carters, poches, lamages, réseaux d'alésages, taraudages multiples. Tout ce qui se pense en plans et non en révolution.

3 axes, l'essentiel du volume produit

Il faut le dire clairement : la très grande majorité des pièces mécaniques usinées dans le monde sortent d'un 3 axes. C'est fiable, rapide à programmer, économique à l'heure, et parfaitement précis quand le montage suit.

Le montage d'usinage, justement. C'est lui qui fait la répétabilité, pas la machine. Un centre à 40 000 euros avec un bon montage bat un centre à 200 000 euros avec un étau approximatif. On l'oublie régulièrement au moment de comparer les devis.

Le 3+2 axes indexé, le palier intermédiaire souvent oublié

Celui-là mériterait plus d'attention. Le principe : on oriente la pièce dans une position angulaire donnée, on bloque, puis on usine en 3 axes classiques. On réoriente, on usine à nouveau. Et ainsi de suite.

Résultat, plusieurs faces usinées sans jamais démonter. Donc une chaîne de cotes préservée, sans payer le prix d'un 5 axes continu ni exiger les compétences de programmation associées.

Sa limite est nette : le 3+2 ne suit pas une surface gauche. Il approche une forme complexe par facettes, ce qui se voit et se sent au doigt. Pour une aube ou un moule, ce n'est pas une option.

Horizontal contre vertical

Point rarement expliqué au donneur d'ordre, et pourtant décisif sur le prix.

Un centre horizontal évacue les copeaux par gravité. Sur de l'inox ou de l'alu collant, cette seule différence supprime les reprises de copeau, les rayures, les casses d'outil sur bourrage. Il accepte aussi la palettisation : pendant qu'une pièce s'usine, l'opérateur charge la suivante à l'extérieur. Le temps de chargement passe en temps masqué.

Sur une série, l'écart de prix pièce entre un horizontal palettisé et un vertical peut atteindre 20 à 30 %. Sur de l'unitaire, l'horizontal n'apporte presque rien et coûte plus cher à l'heure.

Voilà pourquoi deux ateliers sérieux peuvent chiffrer la même pièce à des prix très différents sans que l'un des deux soit malhonnête.

Les limites

Multiplication des bridages, cumul des incertitudes, manutention entre les postes, en-cours qui traînent. Et une vraie difficulté sur les révolutions de précision : fraiser un diamètre en interpolation circulaire ne donnera jamais la qualité d'un tournage.

Centre multiaxe : quand l'investissement se justifie

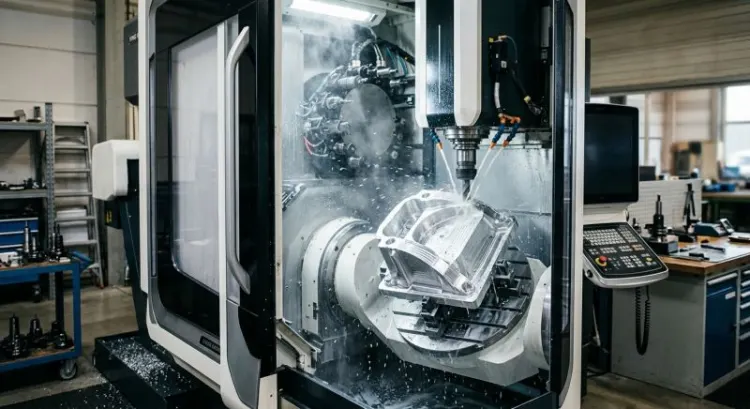

Le 5 axes continu

Son terrain naturel : les surfaces gauches. Aubes de turbine, empreintes de moules, implants médicaux, structures aéronautiques.

Mais il existe un second usage, beaucoup moins connu, et souvent le plus rentable. On appelle ça le 5 axes positionné. L'idée n'est pas de suivre une forme complexe, mais d'orienter la broche pour attaquer une zone avec un outil court.

Pourquoi c'est important ? Parce qu'un outil court est un outil rigide. Moins de vibration, plus de profondeur de passe, meilleur état de surface, durée de vie multipliée. Une simple poche profonde, banale en apparence, peut voir son temps de cycle divisé par deux et son état de surface transformé, uniquement parce que la broche a été inclinée de 15 degrés.

Le 5 axes n'est donc pas réservé aux formes exotiques. Il est parfois la bonne réponse sur une pièce très ordinaire.

Le tour-fraiseur et l'usinage complet

Le scénario idéal : la barre entre par l'arrière de la machine, la pièce est usinée sur sa face avant, transférée en contre-broche, terminée côté arrière, tronçonnée. Elle tombe dans le bac, finie. Aucune intervention humaine entre le brut et la pièce bonne.

Ce qui disparaît dans l'opération : les reprises, les en-cours entre postes, la manutention, les erreurs de manipulation, et surtout la dérive de cotes d'un moyen à l'autre.

Sur une pièce à tolérances géométriques serrées, l'usinage complet ne fait pas que réduire le coût. Il rend la pièce faisable tout court.

Le vrai argument économique

Une erreur classique consiste à comparer des taux horaires. « Cet atelier est à 65 euros de l'heure, celui-là à 95, donc le premier est moins cher. » Non.

Ce qui compte, c'est le coût de la pièce livrée conforme. Réglage compris, reprises comprises, rebuts compris, contrôle compris.

Prenons un cas de figure très courant. Trois prises sur des moyens à 65 euros de l'heure, avec trois réglages, trois transferts, un taux de rebut de 3 % lié aux reprises. Contre une prise unique sur un tour-fraiseur à 110 euros de l'heure, un seul réglage, un rebut quasi nul. Sur des séries de quelques centaines de pièces, le second gagne très souvent. Et il gagne d'autant plus que la pièce est complexe.

Un taux horaire élevé produit fréquemment une pièce moins chère. C'est contre-intuitif, et c'est pourtant la réalité des ateliers.

Ce que le multiaxe exige de l'atelier

Une machine 5 axes ne fait rien toute seule. Elle suppose une FAO capable de gérer l'interpolation, une simulation de collision systématique, des opérateurs formés à intervenir sur des trajectoires complexes, et une métrologie à la hauteur.

Un parc 5 axes sans ces compétences existe. On en croise. Il produit des pièces de 3 axes sur des machines hors de prix, avec les délais qui vont avec.

La question à poser en visite d'atelier n'est donc pas « avez-vous du 5 axes ». Elle est « qui programme, avec quel logiciel, et me montrez-vous une simulation ».

Quand le multiaxe est une erreur

Grande série sur une pièce simple : le multiaxe est surqualifié et plus lent qu'une ligne dédiée. Plan sans aucune tolérance géométrique critique : personne ne paiera pour une précision que le plan ne demande pas. Budget contraint sur une pièce à trois faces : le 3+2 fait le travail pour bien moins cher.

Payer du multiaxe sur une pièce qui n'en a pas besoin, c'est acheter une capacité qu'on n'utilisera jamais.

La grille de décision

Tableau d'orientation

Un tableau à sept colonnes suffit à trancher la majorité des cas. Géométrie dominante. Nombre de faces à usiner. Tolérance géométrique critique, oui ou non. Volume et récurrence. Moyen recommandé. Alternative acceptable. Signal d'alerte.

Ce dernier point est le plus utile en pratique. Le signal d'alerte, c'est la phrase qui, si elle apparaît dans un devis, doit faire relire l'orientation. « Reprise sur centre après tournage. » « Trois bridages. » « Montage spécifique à réaliser. » Aucune de ces mentions n'est disqualifiante en soi, mais chacune mérite une question.

Quatre scénarios concrets

Un axe de transmission avec battement serré. Révolution pure, deux extrémités fonctionnelles, battement à 0,015 mm. Une seule prise possible ? Non, il faut les deux bouts. Réponse : tour bibroche avec transfert en contre-broche. Le mauvais choix aurait été le tour 2 axes avec reprise sur mors doux, avec à la clé un taux de rebut de 10 à 20 % et un contrôle unitaire obligatoire.

Une bride hydraulique multi-faces. Corps prismatique, alésages sur quatre faces, localisations à 0,05 mm entre elles. Compter les orientations : quatre. Réponse : 3+2 axes, une seule prise, quatre orientations. Le mauvais choix aurait été quatre bridages sur 3 axes classique, avec un cumul d'incertitudes qui grignote la moitié de la tolérance avant même d'usiner.

Un corps de pompe hybride. Base de révolution, brides latérales fraisées, alésages radiaux. Réponse : tour-fraiseur. Le mauvais choix, très fréquent, consiste à découper le travail entre un tour et un centre d'usinage. Deux ateliers, deux plannings, une responsabilité floue sur la coaxialité finale, et un délai qui double.

Un impeller ou une pièce à surface gauche. Pas de débat : 5 axes continu, avec une FAO maîtrisée. Aucune alternative crédible. Tenter le 3+2 donne des facettes, et sur un composant en écoulement, les facettes se paient en rendement.

Choisir l'atelier, pas seulement la machine

Ce qu'il faut regarder au-delà du parc

Le parc machine est ce qu'on montre en visite. Ce n'est pas ce qui fait la qualité.

Regardez les certifications adaptées au secteur : ISO 9001 comme socle, EN 9100 pour l'aéronautique, ISO 13485 pour le médical, IATF pour l'automobile. Regardez les moyens de contrôle : machine à mesurer tridimensionnelle, colonne de mesure, projecteur de profil, scanner selon les besoins. Regardez la capacité de programmation interne, la gestion documentaire, la traçabilité matière avec les certificats associés.

Un atelier qui ne peut pas prouver ce qu'il livre ne vous rend pas service, même s'il usine bien.

Les questions à poser en consultation

Une liste courte, mais qui révèle beaucoup.

Qui programme, en interne ou en externe ? Simulez-vous systématiquement les trajectoires ? Quelle stratégie de reprise envisagez-vous, et combien de prises ? Quel plan de contrôle appliquez-vous, et sur quelle fréquence de prélèvement ? Fournissez-vous un rapport de mesure, et sous quelle forme ? Que se passe-t-il si une machine tombe en panne en cours de série ?

Les réponses vagues à ces six questions en disent plus qu'une visite d'atelier.

Ce qui fait exploser un devis, et comment l'éviter

Les tolérances serrées par défaut arrivent en tête. Un plan où tout est en h7 « pour être tranquille » double facilement le prix. Chaque tolérance doit être justifiée par une fonction.

Les états de surface surspécifiés viennent juste après. Puis la matière imposée sans raison technique, alors qu'une nuance voisine, mieux disponible, ferait le même travail à moitié prix de matière.

Et le plus fréquent, le plus évitable : le plan incomplet. Pas de références de mise en position, pas de repère de tolérancement, un 3D sans cotation, une cotation sans 3D. L'atelier chiffre alors le pire des cas. C'est logique de sa part, et ça vous coûte cher.

Le rôle du dialogue en amont

Une conception pensée pour l'usinabilité change parfois radicalement le coût, sans toucher à la fonction.

Un rayon en fond de poche porté de 3 à 5 mm permet une fraise plus grosse, donc plus rigide, donc des passes plus profondes. Un dégagement d'outil ajouté supprime une opération de reprise. Une tolérance de localisation transférée sur une autre référence supprime un bridage entier.

Ces modifications sont mineures. Elles ne changent rien au fonctionnement de la pièce. Elles peuvent diviser un coût par deux. Encore faut-il en parler avant que le plan ne soit figé et validé par trois services.

Sous-traiter à un seul atelier ou répartir ?

L'atelier polyvalent

Un interlocuteur unique, qui arbitre lui-même le moyen selon la pièce, et qui porte la responsabilité complète du produit fini. Quand une cote sort de tolérance, personne ne renvoie la balle.

C'est confortable, et sur les pièces complexes, c'est souvent décisif.

Le spécialiste

Excellence sur un procédé, taux horaire optimisé, savoir-faire pointu. Sur une pièce qui relève à 100 % de son domaine, il sera difficile à battre.

Le risque apparaît dès qu'il faut orchestrer une reprise chez un autre. Qui est responsable de la non-conformité finale ? Celui qui a tourné ou celui qui a fraisé ? Ce débat-là coûte des semaines.

Critère d'arbitrage

Trois questions, dans cet ordre. La pièce est-elle complexe ou critique ? Le volume justifie-t-il une optimisation poussée ? Avez-vous, en interne, quelqu'un dont c'est le métier de piloter une chaîne de sous-traitance ?

Si la troisième réponse est non, l'atelier polyvalent est presque toujours le bon choix, même à un prix affiché légèrement supérieur.

Erreurs fréquentes des donneurs d'ordre

Confondre nombre d'axes et précision. Un 5 axes mal réglé produit des pièces moins bonnes qu'un 3 axes bien tenu. Le nombre d'axes parle d'accessibilité, pas d'exactitude.

Croire que le 5 axes est toujours plus cher. Sur une pièce à trois prises, il est souvent moins cher.

Choisir sur le seul taux horaire. Voir plus haut : c'est le coût de la pièce conforme qui compte.

Négliger le montage d'usinage dans le chiffrage. Un montage spécifique se paie une fois et se rentabilise sur la récurrence. L'omettre fausse toute comparaison entre devis.

Consulter sans plan coté ni fichier 3D exploitable. Un STEP sans cotation ne permet aucun chiffrage sérieux.

Et le plus dommageable : imposer un procédé au lieu de décrire un besoin fonctionnel. « Il me faut du fraisage 5 axes » ferme la porte à l'atelier qui aurait proposé un tour-fraiseur deux fois plus rapide. Décrivez la pièce, ses fonctions, ses contraintes. Laissez l'atelier proposer le moyen. C'est son métier.

En résumé

La logique tient en une chaîne courte : la pièce dicte le moyen, le moyen dicte l'atelier. Tout raisonnement qui commence par la machine se retourne tôt ou tard contre le donneur d'ordre.

Deux données commandent presque tout. La tolérance géométrique, parce qu'elle détermine si une reprise est possible. Le nombre de prises, parce qu'il détermine le coût réel. Ce couple mérite d'être examiné avant la première consultation, pas après le troisième devis.

Un conseil pour finir, simple et efficace : faites relire votre plan par un usineur avant de lancer une consultation. Pas pour obtenir un prix, pour obtenir un avis. Une demi-heure d'échange en amont évite régulièrement plusieurs milliers d'euros de surcoût et deux semaines de délai.

Et si le plan est déjà prêt, c'est le bon moment pour en discuter.
