Fonderie d'aluminium : sable, coquille ou sous pression, quel procédé de moulage pour vos pièces ?
Un même plan de pièce, trois devis, trois procédés. Et un écart de prix qui peut aller de un à cinq. Ce n'est pas une exagération commerciale, c'est ce qu'on observe dès qu'un bureau d'études consulte trois fonderies sans avoir tranché en amont la question du procédé de moulage.
Le réflexe naturel consiste à demander « quel est le meilleur procédé pour ma pièce ». Mauvaise question. Aucun des trois n'est meilleur qu'un autre dans l'absolu. La bonne question, celle qui décide vraiment, tient en une phrase : où se situe le point d'équilibre entre le volume annuel, la géométrie de la pièce, les exigences mécaniques du cahier des charges et l'amortissement de l'outillage ?
Ce qui suit est une grille de lecture, pas un catalogue. Trois fiches procédé avec des chiffres réels, un tableau comparatif exploitable en réunion, un arbre de décision et surtout les seuils de bascule série par série. De quoi arriver chez le fondeur avec une hypothèse solide plutôt qu'une page blanche.
Les trois familles de moulage aluminium en une lecture
Toute la fonderie alu tient sur deux distinctions. La première : le moule est-il détruit à chaque pièce, ou sert-il des milliers de fois ? Le sable relève de la première catégorie, la coquille et le sous pression de la seconde. La seconde distinction porte sur le mode de remplissage : gravité, basse pression, ou haute pression.
Ces deux axes suffisent à expliquer 90 % des différences entre procédés. Pourquoi ? Parce qu'ils déterminent la vitesse à laquelle la chaleur quitte la pièce.
Un moule en sable isole. Le métal refroidit lentement, les dendrites ont le temps de grossir, et la structure métallurgique obtenue est plus grossière. Un moule acier, lui, pompe la chaleur. L'espacement des bras de dendrites se réduit, la structure s'affine, et les caractéristiques mécaniques suivent. À alliage strictement identique, on peut gagner 20 à 30 % de limite élastique simplement en changeant de procédé.
Voilà le schéma mental à garder en tête tout au long de cet article : plus le moule évacue vite la chaleur, plus la pièce est saine et fine. Mais plus l'outillage coûte cher, et moins la géométrie est libre. Tout le reste n'est que déclinaison de ce compromis.

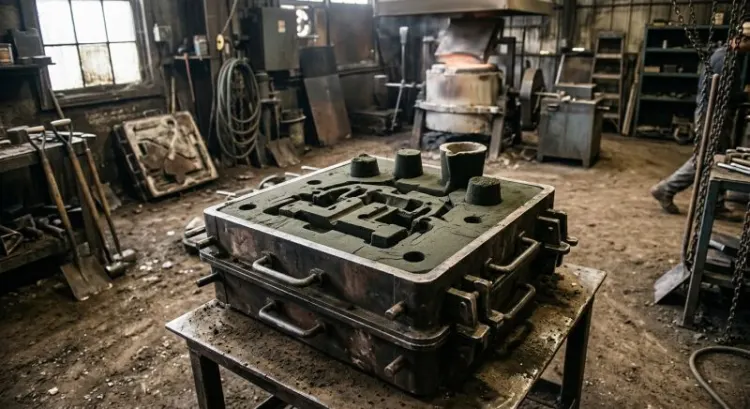

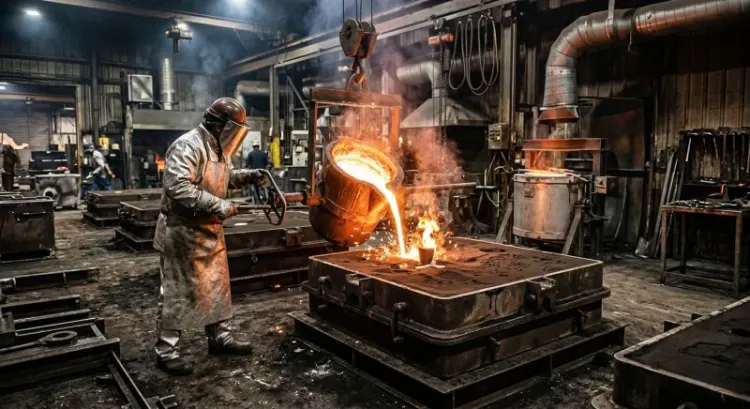

Le moulage en sable : la liberté géométrique et le petit outillage
Principe et variantes
Le sable reste le procédé le plus ancien et, curieusement, l'un des plus vivants. On distingue le sable à vert (silice, argile, eau), les sables à prise chimique dits no-bake (furanique, phénolique), et le procédé à la boîte froide réservé aux noyaux.
Le chantier peut être entièrement manuel, ce qui reste courant en petite série et en pièce unitaire, ou automatisé sur ligne de moulage pour des cadences bien supérieures. Pour les très grandes pièces, on moule en fosse, directement dans le sol de l'atelier.
La vraie rupture des dix dernières années, c'est l'impression 3D par jet de liant. Moules et noyaux sont imprimés directement à partir du fichier CAO, sans modèle. Conséquence concrète : un prototype fonctionnel en 10 à 15 jours, et des contre-dépouilles que personne n'aurait su démouler autrement. Ce n'est plus un gadget de salon, c'est devenu un outil de développement standard.
Ce que le procédé sait faire
La plage de masse est sans équivalent : de quelques centaines de grammes à plusieurs tonnes sur la même technologie de base.
Les noyaux permettent des géométries creuses complexes, des circuits internes, des contre-dépouilles, des carters volumineux et cloisonnés. C'est le terrain de jeu du sable, et aucun autre procédé ne s'en approche.
Côté budget, un modèle bois, résine ou aluminium se situe entre 1 000 et 15 000 € selon la taille et la complexité, avec un délai qui se compte en semaines et non en mois.
Enfin, et ce point est souvent décisif : le traitement thermique T6 est parfaitement applicable, la soudabilité est conservée, et on sait faire des pièces étanches tenant en pression.
Ses limites
L'état de surface est rugueux, entre Ra 6,3 et 25 µm selon la finesse du sable. Les dépouilles sont importantes et les surépaisseurs d'usinage doivent être prévues dès la conception, pas découvertes à la réception des pièces.
Les tolérances se situent en classe CT10 à CT12, et l'épaisseur minimale tourne autour de 4 à 5 mm. En dessous, le remplissage devient aléatoire.
La solidification lente, on l'a vu, donne une structure plus grossière et des caractéristiques mécaniques inférieures à celles de la coquille.
Et puis il y a le coût pièce en série, qui grimpe vite : main-d'œuvre importante, remoulage à chaque coulée, parachèvement conséquent. Le sable ne sait pas faire de la grande série économique, et il ne prétend pas le faire.
Quand le choisir
Pour les prototypes et les préséries, avant d'engager le moindre euro d'outillage définitif. C'est presque toujours le bon réflexe.
Pour les séries de 1 à quelques centaines de pièces par an.
Pour les pièces encombrantes, ou très cloisonnées, que personne d'autre ne saura sortir.
Et pour tout ce qui touche à la rechange, à la maintenance industrielle, à la refabrication à l'identique d'une pièce dont le plan a parfois disparu depuis longtemps.
Le moulage en coquille par gravité : le compromis mécanique
Principe
Ici, le moule est métallique et permanent, en acier ou en fonte. Le métal y est coulé par gravité, parfois sur machine basculante pour maîtriser la vitesse de remplissage et limiter les turbulences.
Les noyaux sont métalliques quand la forme le permet, en sable dès que la cavité se complique. Ce procédé mixte, coquille plus noyau sable, est extrêmement courant et bien plus souple qu'on ne l'imagine de l'extérieur.
Une coquille bien conçue et bien entretenue tient plusieurs dizaines de milliers de coulées. L'investissement se dilue donc rapidement sur des séries récurrentes.
Ce que le procédé apporte
Le refroidissement rapide donne une structure fine et, à alliage égal, de meilleures caractéristiques mécaniques que le sable. Ce n'est pas un détail marketing : sur une pièce de sécurité, c'est parfois ce qui fait passer ou échouer la validation.
La coquille accepte pleinement les traitements thermiques T6 et T64. Les pièces sont soudables et l'étanchéité est au rendez-vous.
Les tolérances descendent en CT8-CT10, la rugosité en Ra 3,2 à 12,5 µm. Autrement dit, moins d'usinage de reprise, moins de copeaux, moins de temps machine.
Dernier point, sous-estimé dans les consultations : la répétabilité dimensionnelle d'une pièce à l'autre est excellente. Sur une pièce montée en série, cela vaut de l'or.
Ses limites
L'outillage se situe entre 5 000 et 40 000 € selon la complexité, avec un délai de 6 à 12 semaines. C'est un vrai engagement, pas une dépense d'essai.
Les épaisseurs minimales tournent autour de 3 à 4 mm. Le remplissage devient difficile sur des parois fines associées à de grandes surfaces : le métal fige avant d'avoir tout parcouru.
La géométrie est contrainte par l'ouverture du moule et par le nombre de tiroirs qu'on accepte de payer.
Enfin, la cadence reste intermédiaire, avec des cycles de plusieurs minutes. On est loin des rythmes du sous pression.
La variante basse pression à connaître
Le remplissage se fait par le bas, sous une pression de 0,2 à 1 bar. L'écoulement est calme, presque paresseux, et c'est exactement l'objectif : très peu d'oxydes entraînés dans la pièce.
Autre avantage rarement mis en avant : le rendement matière. Comme il y a peu d'alimentation perdue, le ratio métal coulé sur métal livré est nettement meilleur qu'en coulée gravité classique.
La santé interne obtenue est excellente. Ce n'est pas un hasard si la basse pression est le procédé de référence des roues de véhicule et, plus largement, des pièces de sécurité.
Quand le choisir
Pour des séries de 500 à 50 000 pièces par an, ce qui couvre une large part de la mécanique industrielle française.
Dès que le cahier des charges mécanique devient exigeant : pièces de structure, pièces de sécurité, pièces sous pression, pièces à traiter thermiquement.
Et chaque fois qu'un besoin d'étanchéité ou de soudabilité rend le sous pression classique inutilisable. Ce cas revient plus souvent qu'on ne le croit, et il est généralement identifié trop tard.

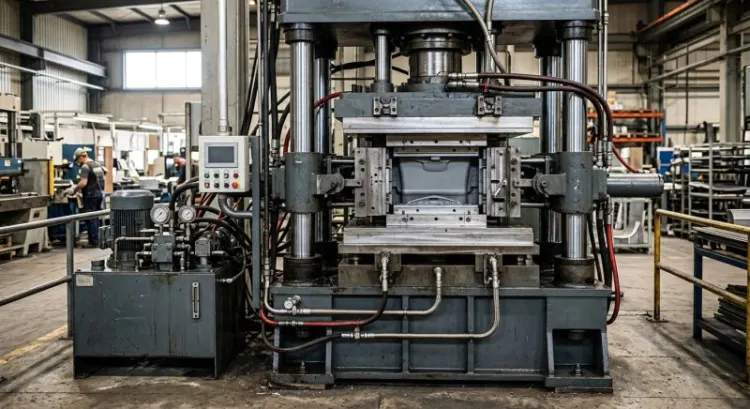

Le moulage sous pression : la grande série et la paroi mince
Principe
Le métal liquide est injecté dans un moule acier sous 50 à 150 MPa, à une vitesse d'attaque de 30 à 60 m/s. Autant dire que le remplissage de la cavité se joue en quelques millisecondes.
Pour l'aluminium, on travaille sur machine à chambre froide, avec des forces de fermeture allant de 400 à 4 000 tonnes selon la surface projetée de la pièce.
Le cycle complet se compte en dizaines de secondes. L'ensemble est automatisé, du dosage à l'ébavurage sous presse. C'est une logique industrielle lourde, très différente de celle d'une fonderie sable.
Ce que le procédé apporte
Des parois de 1,5 à 3 mm, des nervures fines, et surtout une capacité d'intégration remarquable. Une pièce sous pression bien conçue supprime des pièces annexes, des vis, des joints, des opérations d'assemblage entières.
Les tolérances atteignent CT6-CT8 et la rugosité descend à Ra 0,8 à 3,2 µm. Beaucoup de pièces sont utilisables brutes de fonderie, sans reprise.
Le coût pièce est le plus bas des trois procédés, à condition que le volume amortisse l'outillage. Toute la question est là, et on y revient plus loin.
Ajoutons une régularité dimensionnelle exemplaire, et la possibilité d'intégrer filetages et inserts directement à la coulée.
Ses limites, à énoncer sans détour
Le remplissage ultra-rapide emprisonne de l'air. Cet air se retrouve sous forme de porosités gazeuses dans la pièce, et il ne disparaît pas. Conséquence directe : le traitement thermique T6 classique est proscrit, car la mise en solution à 500 °C fait dilater ces bulles et cloquer la surface. La soudabilité est, pour la même raison, très limitée.
Ce point n'est pas négociable et pourtant il fait chaque année le malheur de projets entiers. Un cahier des charges qui exige T6 et sous pression standard dans la même phrase est un cahier des charges à réécrire.
L'outillage se situe entre 20 000 et 150 000 €, avec un délai de 10 à 20 semaines. Et une modification sur un moule acier trempé n'a rien à voir avec une retouche sur un modèle bois : c'est long, cher, et parfois impossible.
Pas de noyaux sable non plus, ce qui ferme la porte aux géométries internes complexes.
Enfin, les alliages utilisés sont majoritairement au cuivre, type AlSi9Cu3. Ils coulent admirablement et tiennent bien à chaud, mais ils sont moins ductiles et résistent moins bien à la corrosion.
Les variantes qui lèvent les verrous
L'injection sous vide poussé réduit fortement les porosités. Les pièces redeviennent traitables thermiquement et soudables. Le procédé coûte plus cher et exige une maîtrise sérieuse, mais il existe et il fonctionne.
Le squeeze casting et les procédés semi-solides, thixomoulage et rhéomoulage, donnent une santé interne proche de celle de la coquille, sur des parois pourtant minces. C'est la voie à explorer quand aucun des trois procédés standards ne coche toutes les cases.
Enfin, le structural casting et le megacasting, portés par les alliages HPDC de nouvelle génération, ont fait entrer le sous pression dans le domaine des pièces de structure. Un territoire qui lui était fermé il y a quinze ans.
Quand le choisir
Au-delà de 10 000 à 20 000 pièces par an, sur un projet dont la durée de vie est confirmée. Le mot important est « confirmée ».
Pour toute pièce mince, légère, à forte intégration de fonctions.
Et quand l'aspect et les cotes serrées sont recherchés directement brut de fonderie, sans passer par la case usinage.
Tableau comparatif de synthèse
| Critère | Sable | Coquille gravité | Basse pression | Sous pression |
|---|---|---|---|---|
| Série économique (pièces/an) | 1 à 500 | 500 à 50 000 | 1 000 à 100 000 | 10 000 et plus |
| Coût outillage | 1 000 à 15 000 € | 5 000 à 40 000 € | 10 000 à 60 000 € | 20 000 à 150 000 € |
| Délai outillage | 2 à 6 semaines | 6 à 12 semaines | 8 à 14 semaines | 10 à 20 semaines |
| Épaisseur mini | 4 à 5 mm | 3 à 4 mm | 3 mm | 1,5 à 3 mm |
| Tolérance dimensionnelle | CT10 à CT12 | CT8 à CT10 | CT8 à CT10 | CT6 à CT8 |
| Rugosité Ra | 6,3 à 25 µm | 3,2 à 12,5 µm | 3,2 à 12,5 µm | 0,8 à 3,2 µm |
| Masse pièce possible | 0,2 kg à plusieurs tonnes | 0,2 à 50 kg | 0,5 à 60 kg | 0,05 à 15 kg |
| Rm typique (AlSi7Mg T6) | 230 à 260 MPa | 270 à 310 MPa | 280 à 320 MPa | 200 à 250 MPa (brut) |
| Traitement thermique T6 | Oui | Oui | Oui | Non (sauf sous vide) |
| Soudabilité | Bonne | Bonne | Bonne | Limitée |
| Étanchéité sous pression | Bonne | Très bonne | Excellente | Variable, à qualifier |
| Complexité interne (noyaux) | Maximale | Bonne | Bonne | Très limitée |
| Coût pièce en série | Élevé | Moyen | Moyen | Le plus bas |
Les fourchettes données ci-dessus sont des ordres de grandeur d'atelier, pas des garanties contractuelles. Elles varient selon la taille de la pièce, l'alliage et le fondeur. Elles suffisent en revanche largement à cadrer un arbitrage en phase amont.
Le choix de l'alliage conditionne le choix du procédé
Un point qu'il faut marteler, parce qu'il est constamment inversé dans les projets : procédé et alliage se choisissent ensemble, jamais l'un après l'autre. Arriver chez le fondeur avec « on veut du 42100 » sans avoir tranché le procédé, ou l'inverse, c'est se condamner à revenir en arrière.
EN AC-42100 et 42200 (AlSi7Mg) : le duo de la coquille et de la basse pression. Excellent compromis résistance-ductilité après T6, c'est l'alliage des pièces de sécurité par excellence.
EN AC-43000 et 43300 (AlSi10Mg) : le polyvalent. Il passe en sable comme en coquille, avec un bon équilibre entre coulabilité et tenue mécanique. Quand on hésite, c'est souvent lui qui sort.
EN AC-44100 (AlSi12) : coulabilité maximale grâce à sa composition proche de l'eutectique. Le choix des parois minces et des pièces où l'étanchéité prime sur la résistance.
EN AC-46000 (AlSi9Cu3) : la référence absolue du sous pression. Il coule remarquablement et tient bien à chaud. En contrepartie, ductilité et résistance à la corrosion sont en retrait. À éviter en ambiance marine ou en anodisation décorative.
EN AC-51300 (AlMg5) : tenue à la corrosion marine et belle anodisation décorative. Sa coulabilité difficile en fait un alliage réservé aux fondeurs qui le pratiquent régulièrement.
Un dernier paramètre s'invite désormais dans presque toutes les consultations sérieuses : l'empreinte carbone. Les alliages secondaires, issus de matière recyclée, affichent une empreinte cinq à dix fois inférieure à celle de l'aluminium primaire. Sur des séries importantes, cet argument pèse maintenant autant qu'une ligne de prix dans un dossier de sélection fournisseur.
La grille de décision : sept questions à trancher dans l'ordre
L'ordre compte. Chaque question élimine des options, et répondre dans le désordre conduit régulièrement à des impasses coûteuses.
1. Quel volume annuel, et sur combien d'années ? Un volume de 15 000 pièces sur un an ne justifie pas le même outillage que 15 000 pièces par an pendant six ans. Cette question seule élimine souvent deux procédés sur trois.
2. Quelle épaisseur minimale et quel encombrement ? Une paroi à 2 mm exclut le sable. Une pièce de 400 kg exclut le sous pression. Pas de discussion possible.
3. Y a-t-il des cavités internes complexes exigeant des noyaux ? Si oui, le sous pression standard est hors jeu, quel que soit le volume.
4. La pièce doit-elle être traitée thermiquement, soudée, ou tenir en pression ? Un oui ferme à l'une de ces trois questions oriente vers la coquille ou la basse pression, ou impose le sous vide poussé.
5. Quelles tolérances et quel état de surface, avant usinage ? Formulation importante : avant usinage. Une exigence de Ra 1,6 sur toute la pièce et une exigence de Ra 1,6 sur trois portées usinées n'ont rien à voir en termes de choix de procédé.
6. Quel budget outillage mobilisable, et quel délai de mise sur le marché ? Un lancement dans huit semaines interdit mécaniquement le sous pression, même si c'est le procédé techniquement idéal.
7. La conception est-elle figée, ou des évolutions sont-elles probables ? Question trop rarement posée. Si le produit va encore bouger, engager 90 000 € de moule acier relève du pari.
En pratique, l'arbre se lit ainsi. Géométrie impossible sans noyaux, ou pièce de plus de 50 kg : sable, point final. Sinon, volume inférieur à 500 pièces par an : sable. Entre 500 et 10 000, avec exigence mécanique ou T6 : coquille ou basse pression. Au-delà de 10 000, sans noyaux, sans T6, sans soudure, avec paroi mince : sous pression. Et dans la zone grise des 5 000 à 15 000 pièces, c'est l'usinage et le traitement thermique qui départagent, jamais le prix pièce affiché.
Le vrai calcul : coût total, pas prix pièce
Voici la formule qui devrait figurer sur tous les tableaux comparatifs de consultation :
coût unitaire réel = (outillage / quantité) + prix pièce + usinage + traitements + rebut
Prenons un exemple concret. Une pièce mécanique moyenne, comparée entre sable et coquille.
En sable : outillage 4 000 €, prix pièce 42 €, usinage 18 €. En coquille : outillage 22 000 €, prix pièce 26 €, usinage 11 €.
Sur 300 pièces : sable à 73,3 € l'unité contre 110,3 € en coquille. Le sable gagne largement.
Sur 3 000 pièces : sable à 61,3 €, coquille à 44,3 €. La coquille a pris le dessus, et l'écart est déjà de 51 000 € sur la série.
Sur 30 000 pièces : sable à 60,1 €, coquille à 37,7 €. L'écart atteint 672 000 €. À ce stade, la discussion sur le prix de l'outillage devient franchement anecdotique.
Le croisement se situe ici autour de 900 pièces. Il varie selon les cas, bien sûr, mais l'ordre de grandeur est représentatif : le point de bascule sable-coquille se trouve généralement entre 500 et 1 500 pièces, bien plus bas que ce que la plupart des bureaux d'études imaginent.
Notez au passage le rôle du poste usinage, qui inverse régulièrement le classement. Une pièce sous pression, plus chère à l'outillage, peut supprimer trois reprises d'usinage et un montage complet. Sur des volumes conséquents, ce sont les heures machine économisées qui financent le moule, pas le prix de la pièce brute.
Enfin, il y a un coût qu'on ne chiffre jamais et qui se paie toujours : le coût du risque. Modifier un modèle bois, c'est une journée de menuiserie. Modifier un moule acier de production, c'est plusieurs semaines d'arrêt et une facture à cinq chiffres. Ce paramètre doit entrer dans l'arbitrage dès qu'une conception n'est pas totalement figée.
Concevoir pour le procédé retenu
Une règle vaut pour les trois procédés, sans exception : épaisseurs régulières, transitions progressives, congés généreux. Une variation brutale de section crée un point chaud, un point chaud crée une retassure, et une retassure crée un rebut. C'est aussi mécanique que ça.
Les dépouilles se dimensionnent selon le procédé : 1 à 3° en sable, 1 à 2° en coquille, 0,5 à 1,5° en sous pression. Les oublier au plan, c'est garantir un aller-retour avec le fondeur.
Le positionnement du plan de joint, des attaques de coulée et des masselottes mérite une vraie discussion avec le fondeur, avant que le plan ne soit figé. Ces trois éléments déterminent où seront les défauts, où seront les traces, et où l'usinage devra reprendre. Les subir plutôt que les choisir est une erreur classique.
Il faut aussi prévoir les surépaisseurs d'usinage et les zones de bridage. Une pièce impossible à brider proprement coûtera cher à usiner, quel que soit son prix de fonderie.
Dernier point, et probablement le meilleur rapport bénéfice sur coût de tout le processus : la simulation de remplissage et de solidification. Quelques jours de calcul détectent les retassures, les zones chaudes et les défauts de remplissage avant qu'on ne taille l'acier. Comparé au prix d'une modification d'outillage, l'arbitrage se passe de commentaire.
Défauts caractéristiques et contrôles associés
Chaque procédé a ses défauts de prédilection. Les connaître, c'est savoir quoi contrôler et surtout quoi spécifier.
Les retassures viennent d'une alimentation insuffisante pendant la solidification. Elles concernent surtout le sable et la coquille gravité, où la solidification est plus lente.
Les porosités gazeuses sont la signature du sous pression, où l'air emprisonné n'a aucune chance de s'échapper.
Les soufflures proviennent d'un dégagement gazeux du moule ou du noyau. Terrain classique du sable, particulièrement avec les liants organiques.
Les reprises et gouttes froides apparaissent quand deux fronts de métal se rejoignent trop tard. On les voit surtout sur parois minces et grandes surfaces, en coquille comme en sous pression.
Les criques à chaud résultent d'une contrainte de retrait sur un noyau rigide. Le sable, plus compressible, y est moins exposé que la coquille.
Les inclusions d'oxydes naissent de la turbulence au remplissage. C'est précisément ce que la basse pression cherche à éliminer.

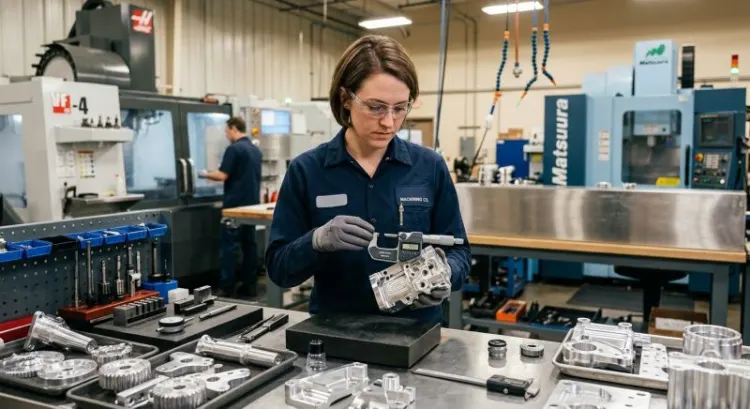

Côté contrôles, la palette est large : radiographie X pour la santé interne, ressuage pour les défauts débouchants, contrôle d'étanchéité pour les carters, tomographie quand on veut tout voir en 3D, spectrométrie pour la composition, et essais de traction sur éprouvette attenante pour valider les caractéristiques mécaniques réellement obtenues sur la pièce, pas sur une éprouvette de laboratoire coulée à part.
Un mot sur l'imprégnation des porosités, souvent évoquée en fin de projet. C'est une solution industrielle réelle et qualifiée, largement utilisée sur les carters sous pression. Mais elle doit être prévue, spécifiée et validée en amont. L'utiliser comme pansement d'urgence sur une pièce mal conçue, c'est traiter le symptôme et garder la maladie.

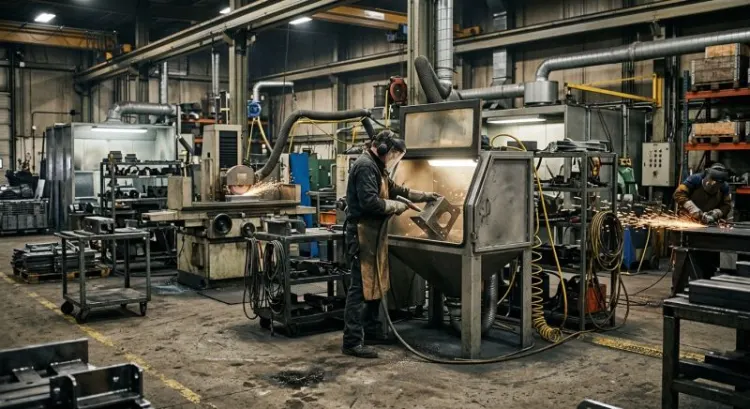

Parachèvement et traitements de surface
Entre la pièce qui sort du moule et la pièce livrée, il y a toute une chaîne : ébavurage, grenaillage, tribofinition, usinage CN. Ces opérations pèsent parfois plus lourd dans le prix final que la coulée elle-même, et elles sont pourtant les grandes oubliées des comparatifs.
Les traitements thermiques répondent chacun à un besoin précis. Le T5 est un simple revenu après coulée, économique, qui stabilise sans transformer. Le T6, mise en solution suivie de trempe et de revenu, apporte le gain de propriétés mécaniques maximal, mais il est réservé au sable, à la coquille et à la basse pression. Le T64 est un T6 sous-revenu qui privilégie la ductilité à la résistance pure, très employé sur pièces de sécurité. Le T7, sur-revenu, offre une stabilité dimensionnelle supérieure pour les pièces travaillant à chaud.
Quant aux traitements de surface, l'alliage commande le résultat. Une anodisation décorative sur AlSi9Cu3 donnera un rendu grisâtre et hétérogène, alors qu'elle sera superbe sur AlMg5. Le thermolaquage est nettement plus tolérant. La chromatation, elle, exige une chimie compatible avec l'alliage retenu. Cette contrainte doit remonter jusqu'au choix de l'alliage, donc jusqu'au choix du procédé. La boucle est bouclée.
Trois cas concrets pour trancher
Carter de machine spéciale, 40 pièces par an, forte complexité interne. Le volume à lui seul écarte les moules permanents, mais ce n'est même pas le critère décisif : les circuits internes exigent des noyaux qu'aucun autre procédé ne sait produire. Décision : sable, avec noyaux imprimés en 3D pour tenir le délai de développement. Le critère qui a fait basculer : la géométrie interne, pas le volume.
Support de fixation de sécurité, 8 000 pièces par an, T6 obligatoire. Le volume autorise le sous pression sur le papier. Mais le T6 le disqualifie immédiatement. Décision : coquille gravité, ou basse pression si l'exigence d'allongement à rupture est sévère. Le critère qui a fait basculer : le traitement thermique, seul et sans appel.
Boîtier électronique dissipatif à ailettes, 60 000 pièces par an, paroi 2 mm. Ici, tout converge. Le volume amortit largement l'outillage, la paroi de 2 mm exclut les deux autres procédés, et les ailettes de dissipation sont exactement ce que le sous pression sait faire de mieux. Décision : sous pression, en AlSi9Cu3, avec finition brute de fonderie sur les faces non fonctionnelles. Le critère qui a fait basculer : la paroi mince, que rien d'autre ne sait remplir.
Une observation qui vaut ce qu'elle vaut, après avoir vu passer beaucoup de dossiers : dans les trois cas, ce n'est jamais le prix qui a tranché. C'est une contrainte technique unique, identifiée tôt, qui a éliminé les autres options d'un coup.
Les erreurs qui coûtent le plus cher
Choisir le procédé avant d'avoir figé le volume prévisionnel. C'est l'erreur mère, celle dont découlent presque toutes les autres. Un outillage sous pression amorti sur un volume qui ne s'est jamais matérialisé, cela s'est vu plus d'une fois.
Transposer un plan de pièce usinée ou mécanosoudée sans reconception fonderie. Une pièce dessinée pour la commande numérique a des angles vifs, des épaisseurs irrégulières et zéro dépouille. Coulée telle quelle, elle donne des rebuts. Toujours.
Consulter sur le seul prix pièce, en ignorant l'usinage et les rebuts. Le devis le moins cher à la pièce brute est régulièrement le plus cher au poste monté. La comparaison honnête se fait pièce finie, prête à assembler.
Exiger un T6 sur une pièce sous pression standard. Cette exigence se retrouve dans un nombre étonnant de cahiers des charges. Elle est physiquement intenable, et la découvrir après validation de l'outillage coûte un projet entier.
Lancer l'outillage sans simulation ni pièces prototypes validées. Économiser quelques milliers d'euros de simulation pour en risquer cinquante mille de modification de moule : le calcul se fait tout seul, et pourtant l'arbitrage penche encore souvent du mauvais côté.
FAQ
À partir de combien de pièces le moulage sous pression devient-il rentable ?
Le seuil se situe généralement entre 10 000 et 20 000 pièces par an, mais il dépend fortement de l'usinage évité. Une pièce sous pression qui supprime plusieurs opérations d'usinage peut être rentable dès 5 000 unités. À l'inverse, une pièce simple, facile à usiner, ne justifiera l'investissement qu'au-delà de 30 000. Le seul calcul valable reste le coût total, outillage amorti et usinage inclus.
Peut-on souder une pièce moulée sous pression ?
En sous pression conventionnel, non, ou seulement de façon marginale et non structurelle. Les porosités gazeuses relâchent leur gaz dans le bain de fusion et créent des soufflures dans le cordon. Deux voies existent : passer en injection sous vide poussé, qui restaure une soudabilité correcte, ou revoir la conception pour intégrer un assemblage mécanique. Si la soudure est structurelle et non négociable, il faut plutôt s'orienter vers la coquille.
Quelle tolérance peut-on tenir sans usinage sur chaque procédé ?
En ordre de grandeur : classe CT10 à CT12 en sable, CT8 à CT10 en coquille et basse pression, CT6 à CT8 en sous pression. Concrètement, sur une cote de 100 mm, cela donne environ ±1,5 mm en sable, ±0,8 mm en coquille et ±0,4 mm en sous pression. Toute exigence plus serrée impose une reprise d'usinage, qu'il faut chiffrer dès la consultation plutôt que la découvrir au contrôle.
Le prototype sable est-il représentatif de la pièce en coquille de série ?
Géométriquement oui, mécaniquement non. C'est un point à connaître impérativement. La solidification plus lente du sable donne une structure plus grossière et des caractéristiques mécaniques inférieures de 15 à 25 % à celles obtenues en coquille avec le même alliage. Un prototype sable qui passe les essais mécaniques donnera donc une pièce de série plus performante encore. L'inverse, en revanche, n'est jamais vrai. Le prototype sable valide la fonction, l'encombrement et le montage. Pour la validation mécanique finale, il faut des pièces issues du procédé de série.
Quel délai compter entre la validation du plan et les premières pièces bonnes ?
Comptez 3 à 6 semaines en sable, 8 à 14 semaines en coquille, et 14 à 24 semaines en sous pression. Ces délais incluent la mise au point de l'outillage, qui demande presque toujours deux à trois itérations. Prévoir un délai sans marge de mise au point est le meilleur moyen de subir le calendrier plutôt que de le piloter.
Comment garantir l'étanchéité d'un carter sous pression ?
Quatre leviers, à combiner. Choisir un alliage à forte teneur en silicium, type AlSi12, qui coule mieux et ferme mieux. Privilégier la basse pression ou l'injection sous vide selon le volume. Concevoir des épaisseurs régulières, sans point chaud, sur toutes les zones sous pression. Et prévoir un contrôle d'étanchéité à 100 % en fin de ligne, avec l'imprégnation qualifiée comme filet de sécurité. L'étanchéité se conçoit dès le plan : elle ne se rattrape jamais complètement en aval.
Ce qu'il faut retenir avant de consulter
Le raisonnement tient en trois seuils, et dans cet ordre. La géométrie parle en premier : elle élimine, sans discussion possible, les procédés incapables de sortir la pièce. Le volume parle ensuite : il détermine ce que l'amortissement autorise comme investissement. Et l'exigence mécanique arbitre en dernier, quand deux options restent en lice.
Reste un levier d'économie qui dépasse tous les autres, et qui ne coûte pourtant rien : la co-conception précoce avec le fondeur. Une heure de discussion sur un plan encore modifiable évite régulièrement plusieurs dizaines de milliers d'euros de reprise d'outillage et deux mois de retard. C'est probablement le meilleur retour sur temps investi de toute la chaîne de développement.
